135-0054-1271
如何改善球磨機運行中的斷裂問(wèn)題?
在日常生產(chǎn)過(guò)程中，由于工況復雜，工程耗時(shí)長(cháng)，長(cháng)期承受不穩定負荷。同時(shí)，過(guò)程中會(huì )出現振動(dòng).隨著(zhù)時(shí)間的推移，沖擊和附加動(dòng)載會(huì )導致球磨機各部件磨損甚至斷裂，嚴重影響球磨機的正常生產(chǎn)。接下來(lái)，我們從球磨機中空軸連接螺栓中斷裂.球磨機齒輪軸斷裂.介紹了球磨機襯板斷裂和球磨機襯板螺栓斷裂的原因及改進(jìn)措施。
1.球磨機齒輪軸斷裂
球磨機齒輪軸斷裂主要是由長(cháng)期運行和疲勞引起的。在日常工作中，由于球磨機齒輪軸承承受較大的彎矩和扭矩，彎矩在軸上產(chǎn)生正應力，扭矩產(chǎn)生剪應力。這些應力在軸運行中不斷變化，屬于對稱(chēng)循環(huán)交變應力和附加動(dòng)載荷，一旦發(fā)生振動(dòng).過(guò)載.當軸突然啟動(dòng)、制動(dòng)和多次重負荷沖擊時(shí)，容易產(chǎn)生裂紋和斷裂。
改善措施：
嚴格操作規范，加強設備維護，定期檢查，嚴禁球磨機過(guò)載和強沖擊振動(dòng)。

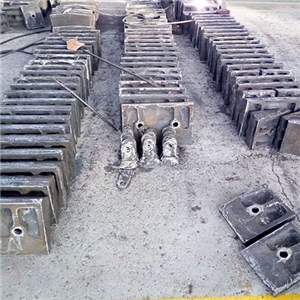

2.球磨機襯板斷裂
球磨機運行時(shí)襯板斷裂，可能是球填充率和比例不合理造成的。當鋼球充電率較低時(shí)，鋼球對襯板的磨損較大;或者鋼球中較大尺寸的鋼球比例較高，會(huì )導致襯板沖擊力較大，有時(shí)會(huì )導致球磨機襯板斷裂。
改善措施：
球磨機生產(chǎn)時(shí)，應嚴格按要求給球，并嚴格控制給球尺寸。球磨機的填充率可以參考襯板厚度和鋼球直徑來(lái)確定。中小型球磨機的適宜填充率一般在35%-45%之間，大型球磨機的填充率一般在30%-35%之間。在介質(zhì)比例方面，可以參考球徑半理論公式，計算不同礦石硬度和給礦粒度下適宜的鋼球比例。
3.球磨機襯板螺栓斷裂
球磨機襯板螺栓斷裂主要是由于球磨機運行時(shí)間長(cháng)，氣缸材料和鋼球長(cháng)期撞擊擠壓襯板，導致徑向心弓變形，增加螺栓軸向拉應力，此外，球磨機氣缸旋轉，襯板和氣缸也會(huì )切向相對位移，使螺栓在氣缸切割的兩個(gè)截面上承受剪切力，在這種交替載荷下，螺栓逐漸疲勞，導致裂紋，隨著(zhù)時(shí)間的推移導致斷裂。
改善措施：
球磨機襯板的螺栓斷裂主要是由疲勞引起的，因此可以通過(guò)增加螺栓的危險斷裂直徑來(lái)增強其抗疲勞能力，螺栓增加10mm，在螺栓下增加多個(gè)墊圈(根據襯板螺栓孔的尺寸)，或在體表面增加一些高壓橡膠石棉墊，增強其緩沖力，降低襯板沖擊力，減少襯板螺栓斷裂現象。
此外，安裝襯板螺栓時(shí)，應控制螺栓的預緊力，不宜過(guò)大或過(guò)小(一般采用540~2000N·m擰緊螺栓的緊固力)。投產(chǎn)運行后，需要每8~12小時(shí)擰緊一次，反復擰緊。
在線(xiàn)客服
